Gema Opitgun GA02 Cascade 393703
Marca: Gema
Código: 393703
Tipo: original e não original
393703 Cascade para Gema Optigun 2-A pó automático de pólvora
OPTIGUN 2 -A POW POW POLDA - COMPLETO
OPTigun 2 -A pólvora automática - polaridade completa e negativa, incl.
POS.
1-6 393 568
Optigun 2 -A Gun pó automático - Polaridade completa e positiva, incl.
POS.
1-6 393 576
1 Corpo de pistola de pó Optigun 2 -A - Polaridade completa e negativa 393 649
Corpo de pólvora Optigun 2 -A - Polaridade positiva completa 393 657
2 manga rosqueada - consulte Lista de peças de reposição "Combinações de bicos"
3 bocos de jato plano - consulte a lista de peças de reposição "Combinações de bicos"
Cabo de 4 pistolas - completo, 20 m (65,61 pés), consulte também Lista de peças de reposição "Cabo de armas" 393 827
5 peças conjuntos (não mostrados), consistindo em: 385 670
Firme de cabo com fechamento de velcro 303 070
Parafuso de cilindro - m8x50 mm 235 113
Parafuso de tampa - m4x5 mm 216 763
Lavadora - ã 8.4/20x2 mm 215 880
Acoplamento de liberação rápida - NW5, ã 6 mm 200 840
6 Brush de limpeza - ã 12 mm (não mostrado) 389 765
7 Mangueira em pó - ã 16/11 mm (não mostrada) 103 012*
8 Mangueira de ar enxaguada - ã 6/4 mm (não mostrada) 103 144*
Lista de peças de reposição Optigun 2-A (x) ¢ 43
OPTIGUN 2 -A pó automático de pólvora - Corpo de pistola
1 Optigun 2 -A eixo - Polaridade completa e negativa (consulte a lista de peças de reposição "eixo") 393 665
Optigun 2 -A eixo - Polaridade completa e positiva (ver Lista de peças de reposição "eixo") 393 673
2 tubo em pó - completo 385 182#
3 Acessório de pólvora 382 817
4 manga de grampo 358 584
5 conexão de mangueira - completa 362 670#
5.1 O-ring para POS.
5 (não mostrado) 232 670#
# Vestindo parte
44 ¢ Lista de peças de reposição Optigun 2-A (x)
OPTIGUN 2 -A POLODO AUTOMÁTICO - Eixo

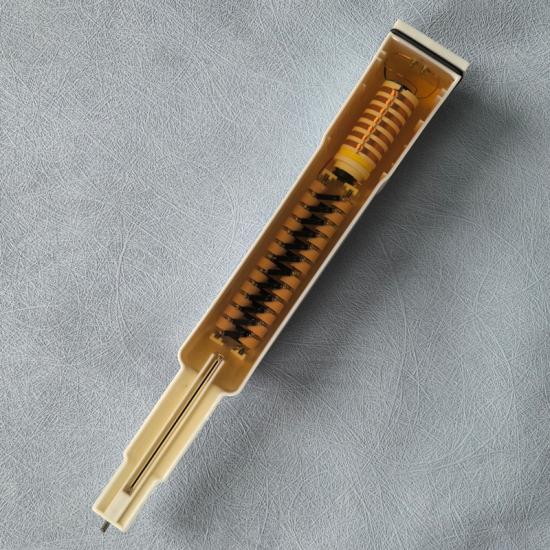

1 Cascade - Polaridade Completa e Negativa 393 703
1 Cascade - Polaridade Positiva Completa 393 711
2 adaptador - completo, incl.
POS.
2.4 e 2,5 385 158
2,4 mamilo de parafuso - 1/8 "A, ã 6 mm 251 542
2.5 Plug Cap - 1/8 "A 265 560
3 ADAPTADOR PEDIA - COMPLETO, INC.
POS.
3.3 385 069
3,3 parafuso da cabeça da panela - m4x6 mm 267 139
4 eixo (sem cascata) 393 681
5 parafuso oco 382 680
6 Junta 382 698
OPTIGUN 2 -A POLODO AUTOMÁTICO - Eixo
V 02/13
Lista de peças de reposição Optigun 2-A (x) ¢ 45
Pistola de pó automática de 2 axos optigun - completo
A arma de pó automática de 2 axos optigun - Polaridade completa, negativa, incl.
POS.
1-5
Pistola de pó automática de 2 axos optigun - 1650 393 509
Optigun 2 -Ax Automatic Powder Gun - 1450 393 517
Pistola de pó automática de 2 axos optigun - 1250 393 525
Pistola de pó automática de 2 axos optigun - 1050 393 533
Pistola de pó automática de 2 axos optigun - 850 393 541
Pistola de pó automática de 2 axos optigun - 650 393 550
1 Optigun 2 -Ax Automatic Poor Gun Body - Polaridade completa e negativa, consulte "Optigun
2 -Ax pó automático pólvora - Corpo de pistola "Lista de peças de reposição
2 manga rosqueada - consulte Lista de peças de reposição "Combinações de bicos" 379 166
3 bico de jato plano - completo, consulte a lista de peças de reposição "Combinações de bicos"
Cabo de 4 pistolas - completo, 20 m (65,61 pés), consulte também Lista de peças de reposição "Cabo de armas" 393 827
5 peças conjuntos (não mostrados), consistindo em: 385 662
Firme de cabo com fechamento de velcro 303 070
Parafuso da cabeça da panela - m4x6 mm 267 139
Acoplamento de liberação rápida - NW5, ã 6 mm 200 840
6 Mangueira em pó - ã 16/11 mm (não mostrada) 103 012*
7 Mangueira de ar enxaguada - ã 6/4 mm (não mostrada) 103 144*
* Por favor, indique comprimento
46 ¢ Lista de peças de reposição Optigun 2-A (x)
Pistola de pó automática de 2 axos optigunos - corpo da pistola
Optign de pó de pó Optigun 2 -Ax - Polaridade completa e negativa
Optigun 2 -ax - 1650, l = 1646 mm (64,80 pol) 393 584
Optigun 2 -ax - 1450, l = 1446 mm (56,93 pol) 393 592
Optigun 2 -ax - 1250, L = 1246 mm (49,05 pol) 393 606
Optigun 2 -ax - 1050, l = 1046 mm (41,18 pol) 393 614
Optigun 2 -ax - 850, L = 846 mm (33,30 pol) 393 622
Optigun 2 -ax - 650, L = 646 mm (25,43 pol) 393 630
1 Optigun 2 -A eixo - Polaridade completa e negativa (consulte a lista de peças de reposição "eixo") 393 665
2 tubo em pó - completo, sem pos.
4
Optigun 2 -ax - 1650 385 255#
Optigun 2 -ax - 1450 385 344#
Optigun 2 -ax - 1250 385 352#
Optigun 2 -ax - 1050 385 360#
Optigun 2 -ax - 850 385 379#
Optigun 2 -ax - 650 385 387#
3 tubo de extensão
Optigun 2 -Ax - 1650 384 682
Optigun 2 -Ax - 1450 385 441
Optigun 2 -Ax - 1250 385 450
Optigun 2 -Ax - 1050 385 468
Optigun 2 -Ax - 850 385 476
Optigun 2 -Ax - 650 385 484
4 Reclamação Parte 358 584
5 conexão de mangueira - completa 362 670#
5.1 O-ring para POS.
5 (não mostrado) 232 670#
Pistola de pó automática de 2 axos optigunos - corpo da pistola
V 02/13
Lista de peças de reposição Optigun 2-A (x) ¢ 47
Cabo de pistola
Cabo de pistola - completo, 11 m (36,09 pés) 393 800
Cabo de pistola - completo, 15 m (49,21 pés) 393 819
Cabo de pistola - completo, 20 m (65,61 pés) 393 827
Cabo de extensão - completo, 5 m (16,40 pés) 334 464
Cabo de extensão - completo, 10 m (32,80 pés) 394 840
Soquete de cabo para cabo de extensão 206 504
Plugue de cabo para cabo de extensão 200 085
9 Tubo de capa 360 317
11 parafuso de cabeça de contra -escala - m2x4 mm 257 958
Parafuso de 12 cilindros - m5x6 mm 263 907
13 O -ring - ã 10,82x1,78 mm 232 556
14 O -ring - ã 7,65x1,78 mm 232 564
15 O -ring - ã 8,1x1,6 mm 263 818
21 Caixa de recheio - PG7 com proteção contra Kink 208 426
22 cabo - 2x0,75 mm², blindado 103 454*
23 Plugue de conexão - 7 pinos 200 085
* Por favor, indique comprimento
Cabo de pistola (completo)
48 ¢ Lista de peças de reposição Optigun 2-A (x)
Combinações de bicos - NF08
Conjunto de bicos - jato plano, nf08, pos.
1, 2 1000 047#
Conjunto de bicos - jato redondo, pos.
5, 6, 9 382 922
1 suporte do eletrodo (bico de jato plano) 1000 055 ##
2 bico de jato plano 1000 049 ##
3 manga rosqueada 379 166
5 O -ring - ã 5x1 mm 231 606#
6 bico de jato redondo 378 518#
7 Placa de defletor - ã 16 mm (0,63 pol) 331 341#
7.1 Placa de defletor - ã 24 mm (0,94 pol) 331 333#
7.2 Placa de defletor - ã 32 mm (1,26 pol) 331 325#
8 extensão - 150 mm (5,91 pol) 378 852#
8.1 Extensão - 300 mm (11,82 pol) 378 860#
9 porta -eletrodo, incl.
POS.
5 (eletrodo redondo jato central) 382 914#
# Vestindo parte
Observação:
Mais versões do bico são descritas na "visão geral do sistema"
Lista de peças de reposição!
Optigun 2 -a (x) pó automático de pólvora - combinação de bicos
V 02/13
Lista de peças de reposição Optigun 2-A (x) ¢ 49
Combinações de bicos - NF18 -M
Conjunto de bicos - jato plano, nf18 -m, pos.
1, 2 1004 530#
1 suporte do eletrodo (bico de jato plano) 1004 529#
2 bico de jato plano 1004 527#
3 manga rosqueada 379 166
# Vestindo parte
Optigun 2 -a (x) pó automático de pólvora - combinação de bicos
Lista de peças de reposição Optigun 2-A (x)
Combinações de bicos - NS03
Bocal redondo com 4 eletrodos NS03-09 - Completo, POS.
1, 2, 3 1000 249#
Bocal redondo com 4 eletrodos NS03-11 - Complete, POS.
1, 2.1, 3,1 1000 250#
1 manga rosqueada - completa 405 736
2 focinho ns03-09 - completo 1000 175 ##
2.1 focinho ns03-11 - completo 1000 176 ##
3 Rod de defletor NS03-09 - Complete 1000 345#
3.1 Rod de defletor NS03-11 - Complete 1000 346#
4 Placa de defletor - ã 12 mm (não mostrado) 301 175#
4.1 Placa de defletor - ã 16 mm (não mostrado) 302 040#
4.2 Placa de defletor - ã 20 mm (não mostrado) 301 183#
4.3 Placa de defletor - ã 24 mm (não mostrado) 301 191#
4.1 Placa de defletor - ã 28 mm (não mostrado) 302 031#
393 568
4.4 Placa de defletor - ã 32 mm (não mostrado) 301 205#
4.5 Placa de defletor - ã 50 mm (não mostrado) 302 023#
393 576
# Vestindo parte
Optigun 2 -a (x) pó automático de pólvora - combinação de bicos
Lista de peças de reposição Optigun 2-A (x) ¢ 51
OPTIGUN 2 -A (x) pólvora automática - Supercorona
Supercorona - Conjunto completo, de retrofit, L = 215 mm 385 174#
Versão com extensão 150 mm - L = 365 mm 394 254#
Versão com extensão 300 mm - L = 515 mm 394 289#
1 Ring Supercorona - Conjunto completo, de retrofit 391 980#
Supercorona -ring - Completo, para versão com extensão 150 mm 394 173#
Supercorona -ring - Completo, para versão com extensão 300 mm 394 203#
5 parafuso especial 391 921
6 capuz 384 372
6.1 Plug Cap - completo (para pos. 6, não mostrado) 1001 037
7 mola de compressão - 0,4x2x10,9 mm 245 330
Optigun 2 -a (x) - Visão geral do sistema
1 pistola de pó automática optigun 2-ax
2 OPTIGUN 2 -A POLODO AUTOMÁTICO - COMPLETO, com conjunto de bicos de jato plano, cabo de pistola
(20 m), conjunto de peças, escova de limpeza, sem supercorona, polaridade negativa
OPTIGUN 2 -A POW POWLED AUTOMÁTICO - Completo, com conjunto de bicos de jato plano, cabo da pistola
(20 m), conjunto de peças, escova de limpeza, sem supercorona, polaridade positiva
3 Supercorona - Complete 385 174
