Gema AP01.1 Elemento do filtro da bomba 1014060
Marca: Gema
Código: 1014060
Tipo: original e não original

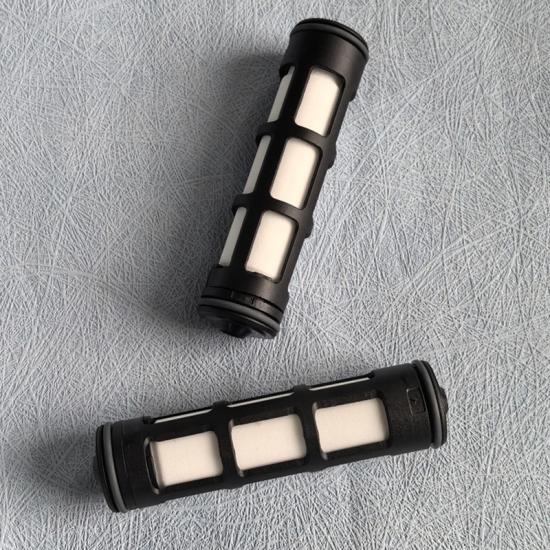

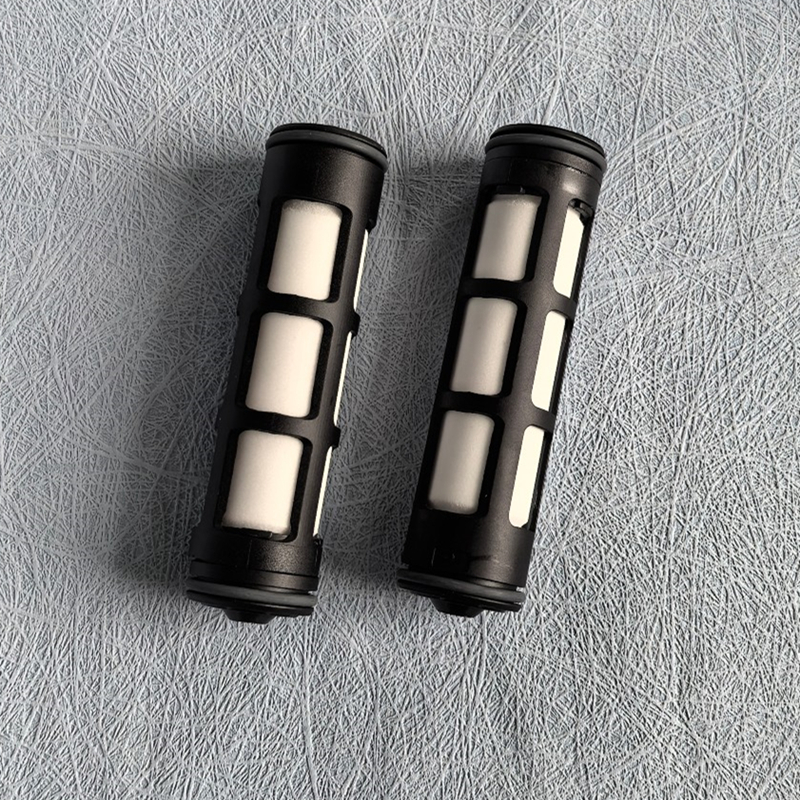

1014060 Elemento de filtro completo para a bomba de aplicação de gema optispray AP01.1
Bomba de aplicação optispray AP01.1
OptisPray AP01.1 Bomba de aplicação â Complete (Pos. 1-14, 24, 27) 1015 447
1 parafuso do cilindro Allen  m5x130 mm 1010 431
2 Peça de extremidade superior 1010 428
3 Elemento de filtro  3  µm, completo 1014 060#
4 parafuso de cilindro Allen M5x35 mm 1005 185
5 Elemento de filtro Corpo 1010 046
6 Mangueira de válvula de pitada  dn7.5 1017 438#
6.1 Manga trançada â Kit de ajuda para POS.
6 (não mostrado) 1005 270
7 parafuso de cilindro Allen M5x65 mm 244 759
8 bucha 1010 433
9 Válvula de pinça superior Habitação 1010 429
10 válvula de pitada inferior Habitação 1010 432
11 anel de bloqueio de fluido 1010 354#
12 O-ring  26x2 mm 246 549#
13 Assembléia de válvulas â completa (sem pos. 14) 1010 305
14 corpo â completo (para pos. 13) 1015 456
15 porca com proteção contra Kink  M16x1-ã 12 mm 1005 443
16 Conexão de cotovelo 1010 051
17 parafuso de cilindro Allen M5x20 mm 222 950
18 parafuso de cilindro Allen M4x12 mm 216 275
19 O-ring â ã 10x2 mm 243 000#
20 plug 1010 052
21 O-ring â ã 16x2 mm 1007 794#
22 Tubo de sucção 1010 053
23 O-ring â 6x1 mm 217 115#
24 conexão/plug 200 859
25 mamilo de parafuso  1/8 "-ã 8 mm 1010 378
26 conexão de mangueira  11,5/7 mm 1019 542
27 O-ring  7x1,5 mm 1013 549#
30 Lado de sucção da mangueira em pó Â 4,5 mm (não mostrado) 1005 454*
31 Lado do transporte da mangueira em pó â 11,5/7 mm (não mostrado) 1005 097*
32 tubo de plástico ã 8/6 mm, azul 103 497*
33 tubo de plástico â 8/6 mm, preto 103 152*
34 tubo de plástico â 8/6 mm, verde 103 519*
40 conexão de mangueira  8.1/4,5 mm 1010 372
41 O-ring â 8x1,5 mm 248 878#
42 Adaptador 1010 370
43 porca com proteção contra Kink  M12x1-ã 8 mm 201 316
44 Conjunto de manutenção â POS.
3 (2x), 6 (2x), 6.1 (1x), 11 (2x), 12 (4x), 19 (1x), 27 (1x) 1015 435
* Por favor, indique o comprimento # usando peça
Rev. 03 01/20
OptisPray AP01.1 Lista de peças de reposição · 49
OptisPray AP01.1
Figo.
11
Torque de aperto de item [nm]
17 3.1
18 0.5
1 4.4 (lubrificado)
4 3.1 (lubrificado)
7 4.4 (lubrificado)
Rev. 03 01/20
50 · Lista de peças de reposição Optispray AP01.1
Bomba de aplicação OptisPray Twin AP01.1
OptisPray Twin AP01.1 Bomba de aplicação â Complete (Pos. 1-14, 26-28) 1019 707
1 parafuso do cilindro Allen  m5x130 mm 1010 431
2 Peça de extremidade superior 1019 712
3 Elemento de filtro  3  µm, completo 1014 060#
4 parafuso de cilindro Allen M5x35 mm 1005 185
5 Elemento de filtro Corpo 1010 046
6 Mangueira de válvula de pitada  dn7.5 1017 438#
6.1 Manga trançada â Kit de ajuda para POS.
6 (não mostrado) 1005 270
7 parafuso de cilindro Allen M5x65 mm 244 759
8 bucha 1010 433
9 Válvula de pinça superior Habitação 1010 429
10 válvula de pitada inferior Habitação 1010 432
11 anel de bloqueio de fluido 1010 354#
12 O-ring  26x2 mm 246 549#
13 Assembléia de válvulas â completa (sem pos. 14) 1010 305
14 corpo â completo (para pos. 13) 1015 456
15 porca com proteção contra Kink  M16x1-ã 12 mm 1005 443
16 Conexão de cotovelo 1010 051
17 parafuso de cilindro Allen M5x20 mm 222 950
18 parafuso de cilindro Allen M4x12 mm 216 275
19 O-ring â ã 10x2 mm 243 000#
20 plug 1010 052
21 O-ring â ã 16x2 mm 1007 794#
22 Tubo de sucção 1010 053
23 O-ring â 6x1 mm 217 115#
24 conexão/plug 200 859
25 mamilo de parafuso  1/8 "-ã 8 mm 1010 378
26 conexão de mangueira  11,5/7 mm 1019 542
27 O-ring  7x1,5 mm 1013 549#
28 elemento de filtro fictício  Completo 1014 587#
30 Lado de sucção da mangueira em pó Â 4,5 mm (não mostrado) 1005 454*
31 Lado do transporte da mangueira em pó â 11,5/7 mm (não mostrado) 1005 097*
32 tubo de plástico ã 8/6 mm, azul 103 497*
33 tubo de plástico â 8/6 mm, preto 103 152*
34 tubo de plástico â 8/6 mm, verde 103 519*
40 conexão de mangueira  8.1/4,5 mm 1010 372
41 O-ring â 8x1,5 mm 248 878#
42 Adaptador 1010 370
43 porca com proteção contra Kink  M12x1-ã 8 mm 201 316
44 Conjunto de manutenção â POS.
3 (2x), 6 (2x), 6.1 (1x), 11 (2x), 12 (4x), 19 (1x), 27 (1x) 1015 435
* Por favor, indique o comprimento # usando peça
Rev. 03 01/20
OptisPray AP01.1 Lista de peças de reposição · 51
OptisPray Twin AP01.1
17 3.1
18 0.5
Figo.
12
Torque de aperto de item [nm]
1 4.4 (lubrificado)
4 3.1 (lubrificado)
7 4.4 (lubrificado)
Rev. 03 01/20
52 · Lista de peças de reposição Optispray AP01.1
Material de conexão
1.1 tubo de plástico â 8/6 mm, preto 103 152*
1,2 tubo de plástico ã 8/6 mm, azul 103 497*
1,6 tubo de plástico ã 8/6 mm, verde 103 519*
