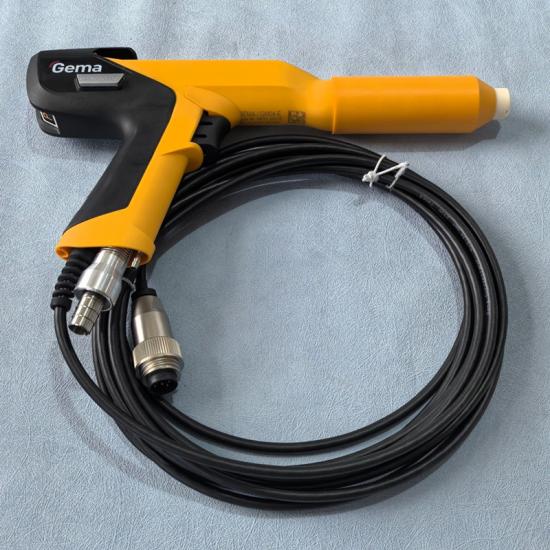

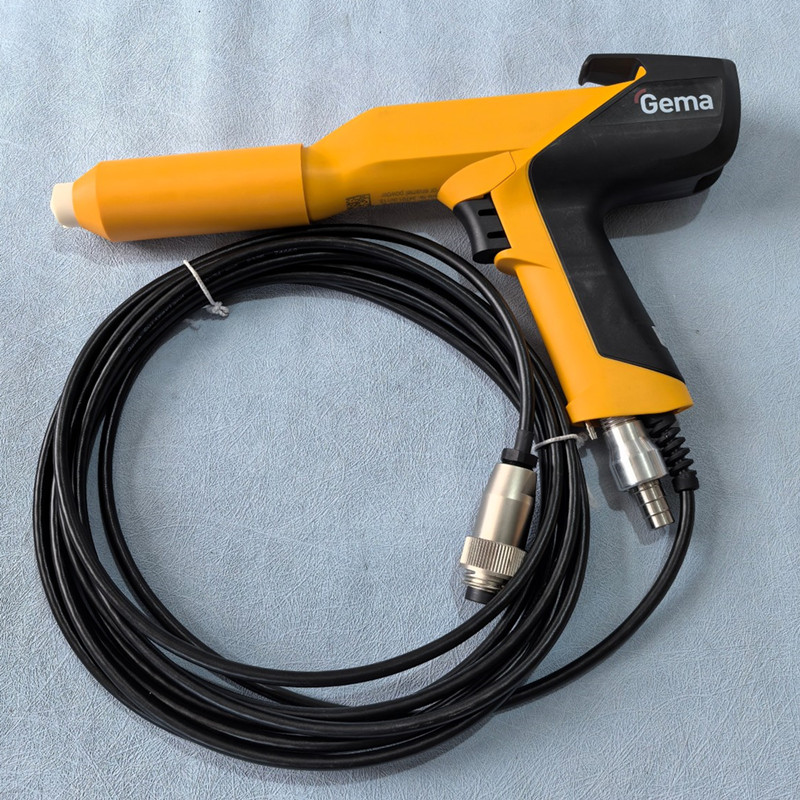

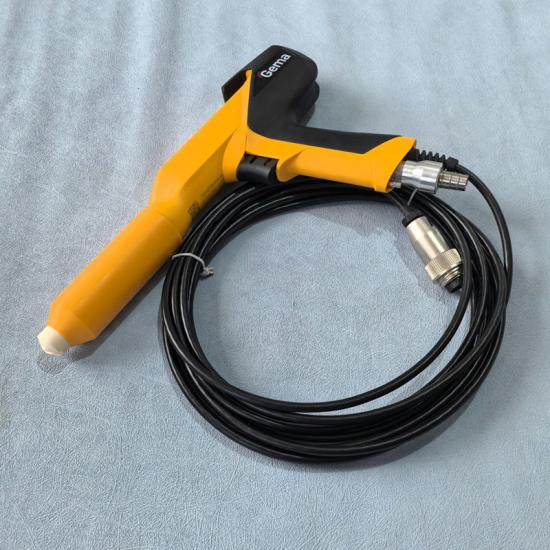

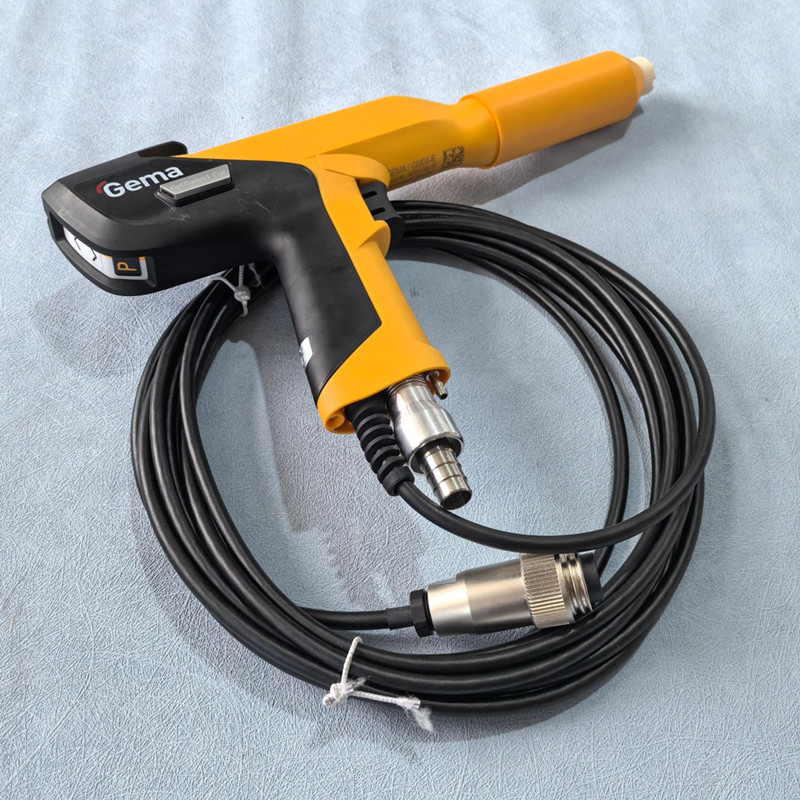

Pistola manual Gema optiselect Pro GM04-E 1019531
Código: 1019 531
Tipo: original e não original
É para revestimento em pó esmaltado Gema.
OptiSelect Pro GM04-E – lista de peças de reposição
UM
Pistola de pó manual OptiSelect Pro GM04-E – completa
Inclui bico de jato plano, escova e kit de peças, sem mangueira de pó, com:
Cabo da pistola de 6 m, mangueira de ar de enxágue de 6 m, polaridade negativa (–) 1019 531
Cabo da pistola de 12 m, mangueira de ar de enxágue de 12 m, polaridade negativa (–) 1019 532
Corpo da pistola de pólvora manual OptiSelect Pro GM04-E (incl. cascata) com:
Cabo para pistola de 6 m, polaridade negativa (–) 1019 526
Cabo para pistola de 12 m, polaridade negativa (–) 1019 527
1 Corpo de arma – completo 1019 521
2 Cascata – completa, polaridade negativa, incl. pos. 3 1016 911
3 Buffer 1017 704
4 Suporte para impressão – completo 1017 690
5 Parte traseira 1017 683
6 Gatilho – completo 1017 686
7 Tampa do gatilho 1017 688
8 Parafuso de cabeça escareada – M4x6 mm 1017 698
9 Conexão SuperCorona 1017 684
Cabo para pistola 10 Gun de 6 m – completo 1016 952
Cabo para arma de 12 m – completo 1016 953
11 Conexão de ar para enxágue 1017 656
11.1 Mangueira de ar para enxágue 100 854*
Suporte para 12 tubos de pólvora – completo 1012 539#
13 Mola de compressão 1001 488
14 Anel de clipe 1007 960
15 Conexão da mangueira – completa (incl. pos. 15.1) 1019 519#
15.1 Anel de vedação para pos. 15 1000 822#
16. Manga roscada (consulte a lista de peças sobressalentes correspondente)
17 Bocal (consulte a lista de peças sobressalentes correspondente)
18 Proteção de cabos 1017 685
19 Parafuso – M3x20 mm 1017 674
20 Tira de contato 1018 707
21 Bucha de encaixe 1018 708
22 Buffer em cascata 1023 235
Escova de limpeza – Ø 12 mm (não mostrada) 389 765 Rev. 00 01/20
Lista de peças de reposição do OptiSelect Pro GM04-E • 41
Conjunto de peças (não mostrado), composto por: 1012 544
Abraçadeira de cabo 303 070
Anel de vedação 1000 822#
Mangueira para pólvora – Ø 16/11 mm (não mostrada) 103 128*#
Combinações de bicos
1 Bocal de jato plano NF28-E – completo 1009 430#
2 peças de fixação NF28-E – completas 1009 429#
Conjunto de 3 bicos de jato plano (sem a posição 5.1) 404 225#
4. Ligue para o número 318 760#
5 Suporte de eletrodo – completo (ETFE) 404 209#
5.1 Suporte de eletrodo – completo (PTFE) 406 058#
6 bicos de jato plano 404 128#
7 Manga roscada PU04-E-NF – completa 405 728
Bocal de jato redondo NS11-E de 10 polegadas – completo 1009 440#
11 Haste defletora NS11-E – completa 1002 249#
12 Bocais NS11-E – completo 1009 439#
13 Manga roscada PU04-E-NS – completa 405 736
14 Defletor – Ø 15 mm 400 262#
14.1 Defletor – Ø 24 mm 400 181#
14.2 Defletor – Ø 28 mm 400 254#
14.3 Defletor – Ø 32 mm 400 238#
Defletor 14.4 – Ø 50 mm 400 246#
Extensão 20 PE08-E-150 – completa, 150 mm 1010 501#
Extensão 20.1 PE08-E-300 – completa, 300 mm 1010 502#
