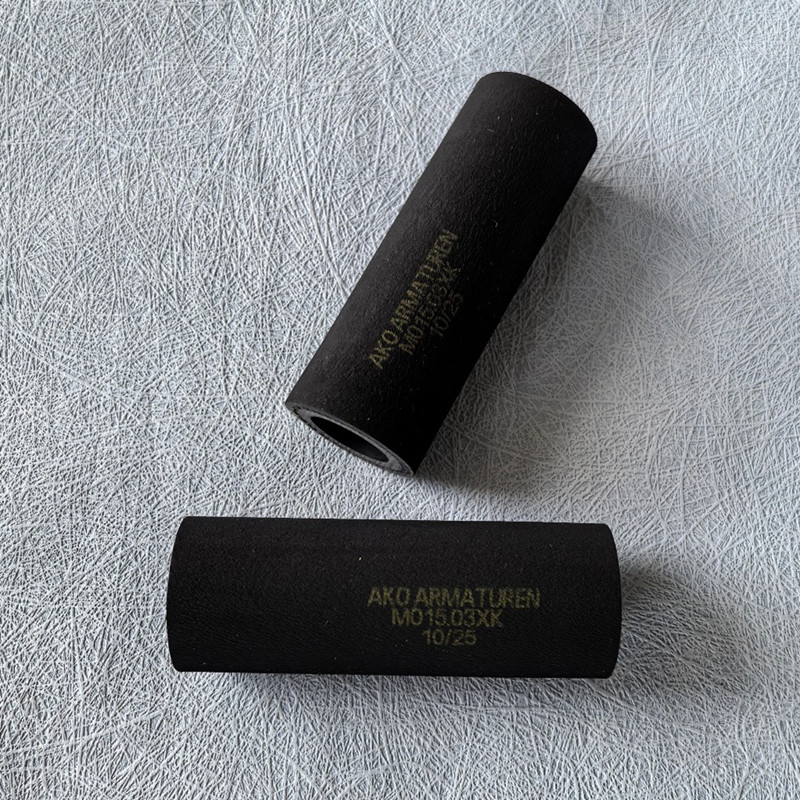

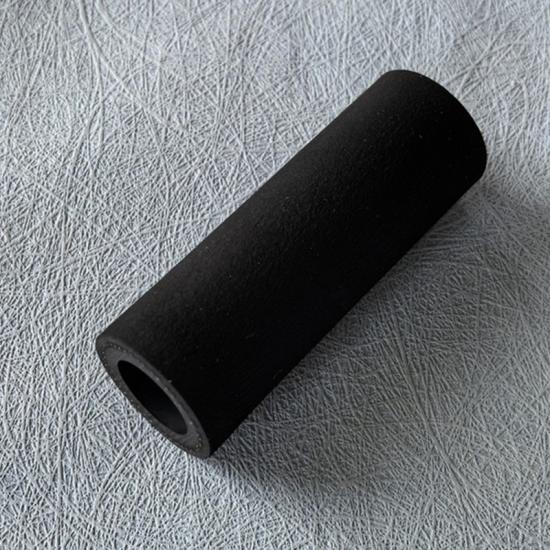

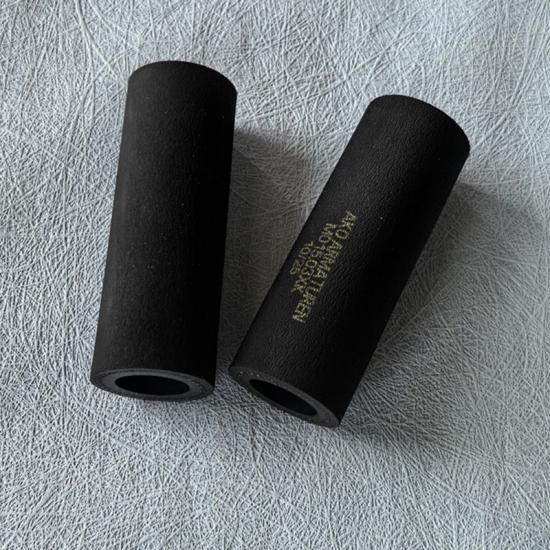

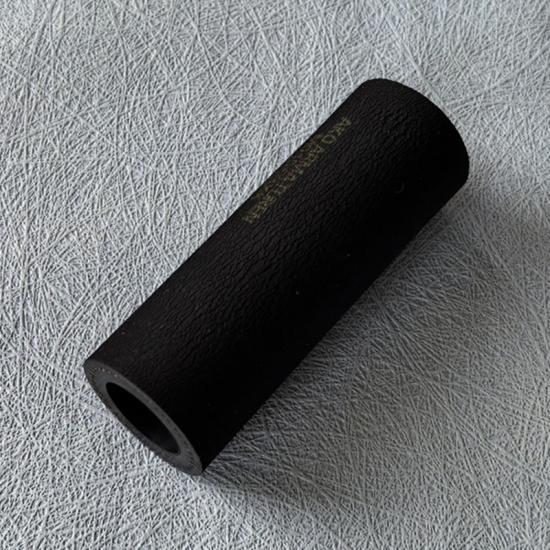

1006256 Luva de válvula de aperto Gema PP06 NW15mm
Marca: Gema
Código: 1006256
Tipo: original e não original
É usado na bomba de pó Gema Optifeed PP06.
Bomba de pó OptiFeed PP06
Bomba de pó OptiFeed PP06 – completa, com conjunto de peças, sem mangueira de pó 1006 245
Bomba de pó OptiFeed PP06-E – completa, com conjunto de peças, sem mangueira de pó 1007 680
1 Grupo pneumático – completo (ver lista de peças de reposição correspondente)
2 Placa de válvulas – completa (sem itens 2.1, 2.2, 2.3) 1006 540
2.1 Luva espaçadora – dia. 3,1/6x15 mm 1006 987
2.2 Porca de fixação – M3 262 498
2.3 Arruela – dia. 3,2/7x0,5 mm 201 944
3 Cabo de conexão para válvulas 1006 967
4 Tampa de plugue – dia. 8 mm 238 023
5 Câmara de pó – veja a lista de peças de reposição correspondente
6 Cartucho de filtro completo – 8-8 mm 1006 670
7 Cartucho de filtro completo – 8-6 mm (não mostrado) 1006 669
8 Regulador de pressão – 0,5-8 bar, G1/8" 1006 241
9 Manômetro – 1 ... +9 bar - 1/8" 1005 827
10 Tampa de proteção para tomada de conector 206 474
11 Tampa de proteção para plugue 206 458
12 Silenciador – 1/2" 1006 969
Cabo de conexão – L=5 m (não mostrado) 1003 651
Cabo de conexão – L=30 m (não mostrado) 1004 112
Cabo de conexão para sensor de nível LM02 – L=6 m (não mostrado) 1003 229
V 02/18
Lista de peças de reposição OptiFeed PP06 • 53
Bomba de pó OptiFeed PP06
Bomba de pó OptiFeed PP06
5
4
3 1
6
8 8
9 9 9
2
12
11 10 V 02/18
54 • Lista de peças de reposição OptiFeed PP06
Bomba de pó OptiFeed PP06 – grupo pneumático
1 Placa final 1006 239
2 Válvula solenóide 1006 237
3 Posto de abastecimento 1006 234
4 Válvula solenóide 1006 236
5 Estação auxiliar 1006 235
6 Válvula solenóide 1006 238
7 Placa final 1006 240
Regulador de pressão de precisão – 1/8", 0,5-8 bar 1006 986
9 Silenciador – diâm. 12mm 1006 707
10 Gerador de vácuo 1006 242
V 02/18
Lista de peças de reposição OptiFeed PP06 • 55
Bomba de pó OptiFeed PP06 – grupo pneumático
Bomba de pó OptiFeed PP06 – grupo pneumático
1
2
3
4
5
6
3
6
7
10
9
8
4
6 V 02/18
56 • Lista de peças de reposição OptiFeed PP06

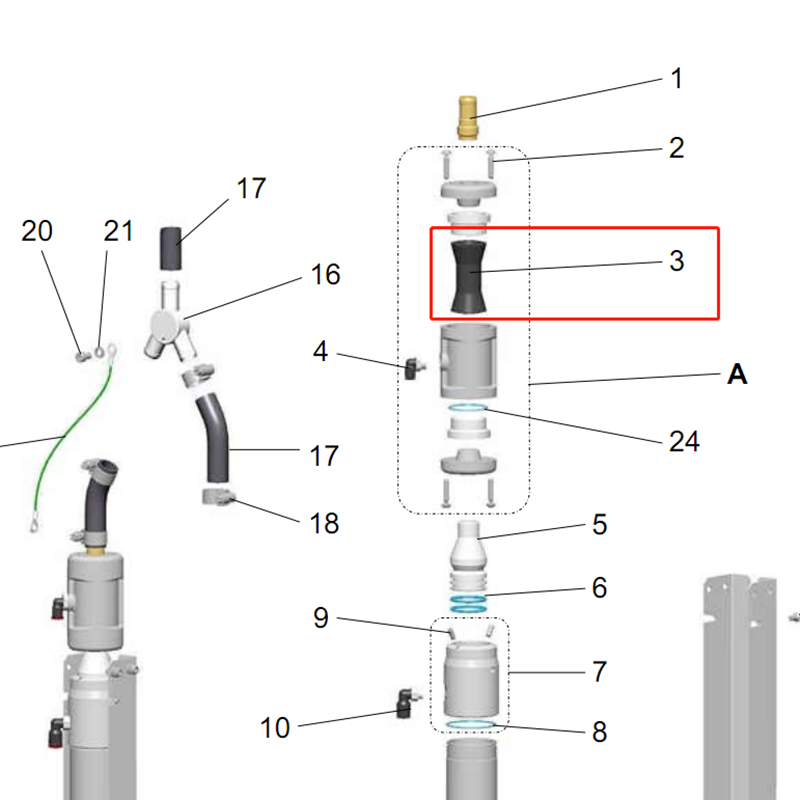

Bomba de pó OptiFeed PP06 – câmara de pó
Válvula de aperto – NW15 mm 1006 255
1 Conexão de mangueira – ID15 1003 301#
1.1 Conexão de mangueira – ID15 (versão esmalte) 1006 591#
2 parafusos PT – 50x25 mm 1003 558
3 Mangas – NW15 mm 1006 256#
4 Junta de cotovelo – 1/8"-6 mm 265 691
5 Bico de conexão 1006 495
5.1 Bocal de conexão (versão esmalte) 1006 493
6 O-ring – Ø 30x3 mm 1003 533#
7 Conexão de cone – completa, incl. Pos. 8 e 9 1006 254
7.1 Conexão cônica (versão esmalte) – completa, incl. Pos. 8 e 9 1007 673
8 O-ring – Ø 39x3 mm 1006 278
Parafuso Allen de 9 polegadas – M5x12 mm 1006 498
10 Junta de cotovelo – 1/8"– Ø 8 mm 251 372
11 O-ring – diâmetro 46x1,5 mm 1006 279#
12 Tubo de revestimento 1006 251
13 Elemento filtrante – 40/30 mm 1006 252#
14 Plugue de vedação – 1/8" 263 826
15 Parafuso de cabeça escareada – M5x10 mm 214 671
16 peças em Y 1006 962
17 Mangueira para pó – Ø 16/23 mm 1010 040*#
17.1 Mangueira para pó – Ø 16/23 mm (versão esmalte) 1008 087*#
18 Abraçadeira de mangueira 17-25 mm 223 085
19 Cabo de aterramento – completo 1006 990
20 Parafuso cilíndrico Allen – M6x10 mm 216 399
21 Arruela em forma de leque – tipo A, M6 216 054
22 Parafuso de cabeça sextavada – M5x12 mm 239 941
23 Arruela em forma de leque – tipo A, M5 231 045
24 O-ring – diâmetro 32x1,5 mm 1006 264#
Conjunto de manutenção para bomba de pó PP06 (não mostrado) 1006 267
